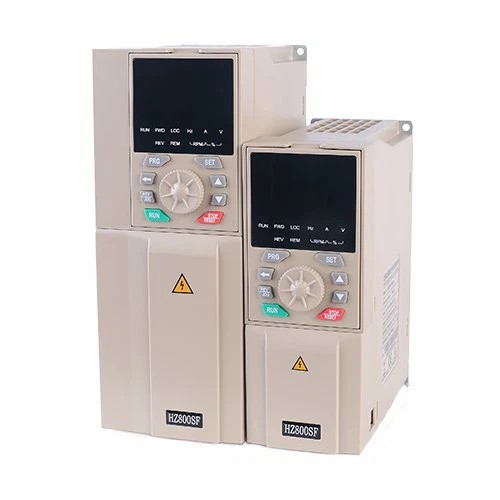

Το Variable Frequency Drive (VFD), σχεδιασμένο για ακριβή έλεγχο κινητήρα, είναι μια ευέλικτη λύση που στοχεύει στη βελτίωση της ενεργειακής απόδοσης και της λειτουργικής απόδοσης.
Ο μετατροπέας κίνησης επιτρέπει τον ακριβή έλεγχο της ταχύτητας του κινητήρα, με αποτέλεσμα μειωμένη κατανάλωση ενέργειας και χαμηλότερο κόστος λειτουργίας, καθιστώντας τον μια φιλική προς το περιβάλλον επιλογή για τις επιχειρήσεις.
Κίνηση συχνότητας για τριφασικό κινητήρα
Υλικό υψηλής ποιότητας και πρώτης τάξεως τεχνολογία. Ισχυρή λειτουργία, συνεχώς μεταβαλλόμενη μετάδοση. Κανονική εμφάνιση, μικρή και όμορφη. Βολική λειτουργία και διαισθητική ψηφιακή οθόνη.
Αυτός ο τύπος VFD χρησιμοποιείται συχνά σε οικιακές και μικρές εμπορικές εγκαταστάσεις, καθώς είναι κατάλληλος για κινητήρες που λειτουργούν με ισχύ 120 V και δεν απαιτούν υψηλά επίπεδα ισχύος εξόδου.
Παραχωρούμε σε κάθε μεμονωμένο τμήμα είσοδο 220V και σε τρία τμήματα 220V. Όταν χρησιμοποιείται για μονοφασική, κάθε άλλο τμήμα μπορεί να χρησιμοποιηθεί ως εφεδρική γραμμή.
Η χρήση της συσκευής μετατροπής συχνότητας, του συστήματος κλιματισμού έλξης της αντλίας ψύξης, της αντλίας κρύου νερού, του ανεμιστήρα είναι μια πολύ καλή τεχνολογία εξοικονόμησης ενέργειας.
Δίσκος μεταβλητής συχνότητας 3,7 KW. Αυτός είναι ένας μειωτήρας DC 24V 150W χωρίς ψήκτρες με φλάντζα 90x90mm. Το ενσωματωμένο κιβώτιο ταχυτήτων ορθής γωνίας άξονα 10:1 φέρνει την ταχύτητα και τη ροπή στα 300.
Δίσκος μεταβλητής συχνότητας 5,5 KW. Αυτός είναι ένας κινητήρας DC χωρίς ψήκτρες 24V 150W με φλάντζα 90x90mm. Το ενσωματωμένο κιβώτιο ταχυτήτων 5:1 φέρνει ταχύτητα και ροπή στις 600 rpm και στα 1,95 Nm (276,14.
Ο μετατροπέας συχνότητας είναι μια μηχανή ισχύος AC που μετατρέπει την παροχή ηλεκτρικής ενέργειας σε διαφορετικές συχνότητες. Στα τέλη της δεκαετίας του 1980, η Κίνα άρχισε να χρησιμοποιεί μετατροπείς συχνότητας.
Τι είναι το VFD Variable Frequency Drive
Ένας κινητήρας VFD ή μεταβλητής συχνότητας είναι μια ηλεκτρονική συσκευή που χρησιμοποιείται για τον έλεγχο ενός κινητήρα επαγωγής AC ή ενός σύγχρονου κινητήρα. Ένα VFD ελέγχει τη ροπή, την ταχύτητα και την κατεύθυνση του κινητήρα, ξεκινώντας ομαλά και επιταχύνοντας τον κινητήρα στην επιθυμητή ταχύτητα με ελεγχόμενο ρυθμό επιτάχυνσης. Η επιβράδυνση είναι επίσης ελεγχόμενη και το φρενάρισμα διατίθεται προαιρετικά. Τα VFD σάς επιτρέπουν να χρησιμοποιείτε έναν μόνο κινητήρα για μια ποικιλία διαδικασιών και συνθηκών που μπορεί να απαιτούν διαφορετικές ταχύτητες.
Πλεονεκτήματα του VFD Variable Frequency Drive
Ενισχυμένη ενεργειακή απόδοση
Μεταξύ των πιο συναρπαστικών πλεονεκτημάτων των VFD είναι η αξιοσημείωτη ικανότητά τους να βελτιώνουν την ενεργειακή απόδοση, η οποία, με τη σειρά της, μειώνει τις ενεργειακές δαπάνες. Οι κινητήρες αποτελούν συνήθως ένα σημαντικό μέρος της κατανάλωσης ενέργειας, ιδιαίτερα σε βιομηχανικές εγκαταστάσεις. Τα VFD έρχονται στη διάσωση ρυθμίζοντας επιδέξια την ταχύτητα του κινητήρα, ιδιαίτερα όταν ο κινητήρας δεν απαιτεί ισχύ πλήρους γκαζιού ή σταθερό ρυθμό.
Μετριασμός πτώσης τάσης
Οι πτώσεις τάσης, που χαρακτηρίζονται από παροδικές πτώσεις τάσης, συχνά μαστίζουν τις βιομηχανικές ρυθμίσεις, που συχνά συμβαίνουν κατά την ενεργοποίηση σημαντικών γραμμών κινητήρων AC. Αυτά τα χαλάσματα μπορεί να είναι επιζήμια για ευαίσθητο εξοπλισμό όπως υπολογιστές και αισθητήρες. Τα VFD παρακάμπτουν αυτό το πρόβλημα εκκινώντας τον κινητήρα σε μηδενική τάση και αυξάνοντάς τον σταδιακά από εκεί.
Ελεγχόμενο ρεύμα εκκίνησης
Τα VFD προσφέρουν άλλο ένα φτερό στο καπάκι τους διαχειριζόμενοι αποτελεσματικά το ρεύμα εκκίνησης. Διαθέτουν την ικανότητα να εκκινούν κινητήρες σε μηδενική τάση και συχνότητα, γεγονός που όχι μόνο ελαχιστοποιεί τη φθορά των κινητήρων αλλά και επεκτείνει τη διάρκεια ζωής τους, μειώνοντας την ανάγκη για συχνή συντήρηση και επισκευή.
Προστασία εξοπλισμού
Μια άλλη αξιοσημείωτη πτυχή των VFD είναι η ικανότητά τους να προσαρμόζουν και να περιορίζουν τη ροπή, διασφαλίζοντας ότι οι κινητήρες δεν ξεπερνούν τα ασφαλή όρια ροπής τους. Αυτό το προληπτικό μέτρο θωρακίζει μηχανήματα και εξοπλισμό, προλαμβάνοντας ζημιές και αποτρέποντας πιθανές διακοπές παραγωγής.
Έλεγχος διαδικασίας ακριβείας
Στον τομέα της βιομηχανικής κατασκευής, τα VFD αποδεικνύονται ανεκτίμητα για τη βελτιστοποίηση των διαδικασιών παραγωγής, επιτρέποντας τον ακριβή έλεγχο των στροφών του κινητήρα. Τα VFD μπορούν να προγραμματιστούν ώστε να λειτουργούν κινητήρες σε ιδανικές ταχύτητες ή να σταματούν σε προκαθορισμένες θέσεις, ξεπερνώντας σε ακρίβεια άλλες μεθόδους ελέγχου κινητήρα. Επιπλέον, πολλά VFD μπορούν να ελεγχθούν από απόσταση, προσφέροντας αυξημένη ευελιξία.
Μείωση Θορύβου
Αν και δεν είναι ο πρωταρχικός τους σκοπός, τα VFD προσφέρουν την υπηρεσία μείωσης των επιπέδων θορύβου περιβάλλοντος λειτουργώντας τους κινητήρες σε χαμηλότερες ταχύτητες. Αυτό το χαρακτηριστικό είναι ιδιαίτερα πλεονεκτικό σε βιομηχανικά περιβάλλοντα όπου τα χαμηλά επίπεδα θορύβου περιβάλλοντος συμβάλλουν σε βελτιωμένες συνθήκες εργασίας και ομαλότερη επικοινωνία στο δάπεδο του εργοστασίου. Αυτή η μικρή αλλά σημαντική βελτίωση δημιουργεί ένα πιο ευνοϊκό περιβάλλον εργασίας.
Το VFD λειτουργεί λαμβάνοντας εναλλασσόμενο ρεύμα στη συχνότητα 60 Hz, το μετατρέπει σε συνεχές ρεύμα (DC) μέσω ενός κυκλώματος ανορθωτή και το στέλνει μέσω ενός διαύλου DC για να φιλτράρει περαιτέρω την τάση. Στη συνέχεια, η ισχύς φτάνει στον μετατροπέα, ο οποίος δημιουργεί παλμούς ενέργειας συνεχούς ρεύματος που λειτουργούν όπως το εναλλασσόμενο ρεύμα. Η παλμική φύση της εξόδου μιμείται την ισχύ AC αρκετά για να δημιουργήσει τις σωστές διαδικασίες επαγωγής που απαιτούνται για την περιστροφή του ρότορα του κινητήρα.
Δεδομένου ότι το DC είναι ευκολότερο να ελεγχθεί σε τάση και συχνότητα, η χρήση του αντί για την πραγματική τροφοδοσία AC επιτρέπει στο VFD να προσαρμόζει την ηλεκτρική παροχή εν κινήσει. Μια σειρά τρανζίστορ, ειδικά το Insulated Gate, Bipolar Transistor (IGBT), παρέχουν χειροκίνητο ή αυτόματο έλεγχο της ισχύος εξόδου και της απόδοσης της αντλίας EDDY που προκύπτει. Η ισχύς αυξάνεται εύκολα σε μια αντλία λάσπης υπό βαρύ φορτίο και στη συνέχεια πέφτει ξανά αφού περάσει μια απόφραξη ή αλλάξει η υφή του πολτού ή της λάσπης που αντλείται.
Βασικά χαρακτηριστικά μονάδας μεταβλητής συχνότητας VFD
Βαθμολογία ρεύματος συνεχούς λειτουργίας:Αυτό είναι το μέγιστο ρεύμα RMS που μπορεί να χειριστεί με ασφάλεια η μονάδα μεταβλητής συχνότητας υπό όλες τις συνθήκες λειτουργίας σε σταθερή θερμοκρασία περιβάλλοντος (συνήθως 40 [μοίρες] C). Τα ρεύματα ημιτονοειδούς κύματος φορτίου μπάλας κινητήρα πρέπει να είναι ίσα ή μικρότερα από αυτήν την ονομαστική τιμή.
Τρέχουσα βαθμολογία υπερφόρτωσης:Αυτή είναι μια αντίστροφη βαθμολογία χρόνου/ρεύματος που είναι το μέγιστο ρεύμα που μπορεί να παράγει η μονάδα μεταβλητής συχνότητας για ένα δεδομένο χρονικό πλαίσιο. Οι τυπικές τιμές είναι 110% έως 150% υπερένταση για 1 λεπτό, ανάλογα με τον κατασκευαστή. Υψηλότερες τιμές ρεύματος μπορούν να ληφθούν με υπερμεγέθυνση της μονάδας μεταβλητής συχνότητας. Αυτή η βαθμολογία είναι πολύ σημαντική όταν προσδιορίζετε το μέγεθος της μονάδας μεταβλητής συχνότητας για τα ρεύματα που χρειάζεται ο κινητήρας για τη ροπή αποσύνδεσης.
Τάση γραμμής:Όπως με κάθε ελεγκτή κινητήρα, πρέπει να καθοριστεί μια τάση λειτουργίας. Οι μονάδες μεταβλητής συχνότητας έχουν σχεδιαστεί για να λειτουργούν σε κάποια ονομαστική τάση όπως 240 VAC ή 480 VAC, με επιτρεπόμενη διακύμανση τάσης συν ή πλην 10%. Οι περισσότεροι εκκινητήρες κινητήρα θα λειτουργούν πέρα από αυτή τη διακύμανση του 10%, αλλά οι μονάδες μεταβλητής συχνότητας δεν θα λειτουργήσουν και θα μπουν σε προστατευτική διακοπή. Μια καταγεγραμμένη ένδειξη τάσης των αποκλίσεων ισχύος γραμμής συνιστάται ιδιαίτερα για κάθε εφαρμογή.
Τύποι μονάδας μεταβλητής συχνότητας VFD
VFD ελέγχου Volts/Hertz (V/Hz).
Πρώτα, έχουμε τα VFD ελέγχου Volts/Hertz (V/Hz). Αυτά τα VFD ελέγχουν τη συχνότητα της ισχύος που παρέχεται στον κινητήρα. Είναι απλά αλλά πολύ αποτελεσματικά, βρίσκοντας τη χρήση τους στις περισσότερες κοινές εφαρμογές.
VFD Vector Control χωρίς αισθητήρα
Ακολουθούν τα VFD χωρίς αισθητήρα Vector Control. Αυτά είναι πιο προηγμένα από τα V/Hz. Μπορούν να διατηρήσουν σταθερή ροπή χωρίς τη χρήση αισθητήρα ανάδρασης, καθιστώντας τα κατάλληλα για εφαρμογές που χρειάζονται λίγο περισσότερη ακρίβεια.
VFD ελέγχου διανυσμάτων ροής
Τέλος, έχουμε Flux Vector Control VFDs. Αυτά είναι η αφρόκρεμα όσον αφορά τον έλεγχο ακριβείας. Παρέχουν ακριβή και γρήγορο έλεγχο της ταχύτητας και της ροπής του κινητήρα, ιδανικά για πολύπλοκες και απαιτητικές εφαρμογές.
Εφαρμογή του VFD Variable Frequency Drive
Συστήματα φιλτραρίσματος πισίνας
Τα VFD μπορούν να χρησιμοποιηθούν σε συστήματα φιλτραρίσματος εσωτερικής πισίνας για να αυξήσουν την καθαριότητα. Τα VFD που χρησιμοποιούνται σε συστήματα φιλτραρίσματος εσωτερικής πισίνας μπορούν να βοηθήσουν στη μείωση της κατανάλωσης ηλεκτρικής ενέργειας μεταβάλλοντας εύκολα τον όγκο του νερού όπως απαιτείται. Το 40% της ενέργειας που χρησιμοποιείται από τις πισίνες απαιτείται για το φιλτράρισμα του νερού. Μια αντλία που χρησιμοποιεί VFD μπορεί να βοηθήσει στην ανακύκλωση του νερού τραβώντας το στο σύστημα φιλτραρίσματος.
Αντλίες ενίσχυσης πίεσης
Τα εμπορικά ή μεγάλα κτίρια όπως τα ξενοδοχεία απαιτούν επαρκή υψηλή πίεση νερού για να φτάσουν σε όλες τις μονάδες, συμπεριλαμβανομένων των λουτρών και των ντους, χρησιμοποιώντας μια ενισχυτική αντλία πίεσης. Οι VFD μπορούν να είναι μια καλύτερη εναλλακτική λύση για τις βαλβίδες ελέγχου πίεσης, καθώς έχουν καλύτερη εξοικονόμηση ενέργειας και εξαλείφουν το κόστος συντήρησης.
Συστήματα HVAC
Τα VFD χρησιμοποιούνται σε συστήματα HVAC εδώ και δεκαετίες. Παραδοσιακά χρησιμοποιούνται για τη διαμόρφωση χωρητικότητας, αλλά τα τελευταία χρόνια έχουν χρησιμοποιηθεί επίσης για εξισορρόπηση ανεμιστήρα και αντλίας, παρακολούθηση εξοπλισμού και κοπή της χρήσης ενέργειας του εξοπλισμού σε συνθήκες αιχμής φορτίου. Τα VFD μπορούν να βοηθήσουν στη μείωση της φθοράς των εξαρτημάτων των συστημάτων HVAC, καθώς απαιτούν λιγότερη ενέργεια για την εκκίνηση ενός κινητήρα, μειώνοντας έτσι την καταπόνηση των εξαρτημάτων.
Βιομηχανοποίηση
Στη μεταποιητική βιομηχανία, τα VFD χρησιμοποιούνται σε μεταφορικούς ιμάντες, εξωθητές και διάφορα μηχανήματα για να παρέχουν ακριβή έλεγχο της ταχύτητας και της ροπής. Αυτό βελτιώνει την ποιότητα παραγωγής, μειώνει τη φθορά στα μηχανικά μέρη και αυξάνει την ενεργειακή απόδοση.
Επεξεργασία Νερού και Λυμάτων
Τα VFD είναι ζωτικής σημασίας για τον έλεγχο της ταχύτητας των αντλιών σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων. Βοηθούν στη ρύθμιση της ροής και της πίεσης του νερού, στη βελτιστοποίηση της χρήσης ενέργειας και στη μείωση της μηχανικής καταπόνησης στις αντλίες κατά την εκκίνηση και τη λειτουργία.
Γεωργία
Σε γεωργικές εφαρμογές, τα VFD χρησιμοποιούνται σε συστήματα άρδευσης, στεγνωτήρια σιτηρών και συστήματα εξαερισμού σε αχυρώνες και θερμοκήπια. Με τον έλεγχο των στροφών του κινητήρα, τα VFD βελτιστοποιούν τη ροή του νερού και του αέρα, μειώνουν την κατανάλωση ενέργειας και βελτιώνουν τη διάρκεια ζωής του εξοπλισμού.
Στοιχεία μονάδας μεταβλητής συχνότητας VFD
Μετατροπέας
Ο μετατροπέας, ή ο ανορθωτής εισόδου AC, βοηθά στη μετατροπή της τάσης AC σε τάση συνεχούς ρεύματος. Ο μετατροπέας αποτελείται από πολλαπλές διόδους που συνδέονται παράλληλα μεταξύ τους και επιτρέπουν στο ρεύμα να κινείται μόνο προς μία κατεύθυνση. Το ηλεκτρικό ρεύμα που ρέει μέσω του μετατροπέα ανακυκλώνεται μέχρι να μετατραπεί σε μια ακατέργαστη τάση συνεχούς ρεύματος.
Σύνδεσμος DC
Το DC Link είναι ένα τμήμα φιλτραρίσματος που αποτελείται από επαγωγείς και πυκνωτές φίλτρου. Ο σκοπός του DC Link είναι να εξομαλύνει την κυματισμένη τάση DC που λαμβάνεται από το κύκλωμα ανορθωτή στο προηγούμενο βήμα. Η φιλτραρισμένη έξοδος τροφοδοτείται στη συνέχεια στην είσοδο του μετατροπέα.
Αντιστροφέας
Ο σκοπός του μετατροπέα είναι να μετατρέψει την έξοδο του συνδέσμου DC, που είναι η φιλτραρισμένη τάση DC, σε εναλλασσόμενο. Ο μετατροπέας χρησιμοποιείται για τον έλεγχο της μεταβλητής τάσης, μεταβλητής συχνότητας εξόδου στον κινητήρα. Ο μετατροπέας αποτελείται από διακόπτες IGBT που συνδέονται ανά ζεύγη για τον έλεγχο της ηλεκτρικής ροής. Συνήθως συνδέεται με έναν λογικό ελεγκτή που επιτρέπει σε έναν χειριστή να διασυνδέεται και να ρυθμίζει την τάση του κινητήρα. Με τον έλεγχο της διαδρομής της ηλεκτρικής ροής με διαμόρφωση πλάτους παλμού, μπορεί να παραχθεί τάση AC από την πηγή DC.
Διεπαφή χρήστη
Για να επιτευχθεί η βέλτιστη χρήση ενέργειας ή η εξοικονόμηση ενέργειας, απαιτείται μια διεπαφή χρήστη για τη διαμόρφωση του VFD. Η διεπαφή χρήστη είναι ένας πίνακας ελέγχου που είναι συνδεδεμένος στο VFD, επιτρέποντας τη μη αυτόματη εισαγωγή από τον χρήστη. Αυτά κυμαίνονται από πληκτρολόγιο έως οθόνες αφής LCD. Τα νεότερα συστήματα προσφέρουν ασύρματους πίνακες ελέγχου Bluetooth.
Λογική ελέγχου
Η ρύθμιση που ορίζεται από το χρήστη στη συνέχεια ερμηνεύεται από τη λογική Control. Είναι το λογισμικό που απαιτείται για την επικοινωνία του VFD με τη διεπαφή χρήστη και τη συσκευή ανάδρασης στον κινητήρα. Το λογισμικό βασίζεται συνήθως σε ένα διάγραμμα κατάστασης, το οποίο ακολουθεί ένα σύνολο ακολουθιών πριν από την ολοκλήρωση μιας εργασίας από την αρχή μέχρι το τέλος. Αυτό επιτρέπει στο VFD να είναι πλήρως αυτοματοποιημένο.
Παράγοντες που πρέπει να ληφθούν υπόψη κατά την επιλογή της μονάδας μεταβλητής συχνότητας VFD
Η πρώτη απόφαση που πρέπει να λάβετε όταν επιλέγετε ένα VFD είναι να βεβαιωθείτε ότι ο ηλεκτροκινητήρας μπορεί να χειριστεί τις τρέχουσες απαιτήσεις του κινητήρα. Ελέγξτε την πινακίδα του κινητήρα για την απαίτηση ρεύματος πλήρους φορτίου και, στη συνέχεια, βρείτε μια μονάδα δίσκου που έχει ονομαστική τιμή για τουλάχιστον τόσο ρεύμα. Εάν τροφοδοτείτε τη μονάδα με μονοφασική ισχύ, βεβαιωθείτε ότι χρησιμοποιείτε τις ονομαστικές τιμές της μονάδας για μονοφασική. Οι ηλεκτροκινητήρες μεταβλητής συχνότητας μειώνονται σημαντικά για μονοφασική λειτουργία.
Το μέγεθος του VFD θα πρέπει να επιλέγεται με βάση το μέγιστο ρεύμα κινητήρα στη ζήτηση αιχμής και όχι με βάση την ιπποδύναμη του κινητήρα. Η συνεχής εκκίνηση, η διακοπή και τα δυναμικά φορτία επηρεάζουν τα ηλεκτρονικά μέσα στο VFD πολύ περισσότερο από την επίδραση που έχουν στον τοπικό δίαυλο ισχύος και σε έναν εκκινητή κινητήρα πλήρους τάσης. Επομένως, θα πρέπει να χρησιμοποιείται ρεύμα ζήτησης αιχμής.
Επιλέξτε μεταξύ μεταβλητής ροπής (VT) και σταθερής ροπής (CT) και ξεχωριστές τιμές για το καθένα. Χρησιμοποιήστε ονομασίες VT για ανεμιστήρες και αντλίες ή συμβουλευτείτε τις αξιολογήσεις CT για μεταφορείς και γενικό έλεγχο μηχανών. Είναι σημαντικό να γνωρίζετε τον τύπο εφαρμογής επειδή οι προδιαγραφές της μονάδας είναι οργανωμένες ανάλογα. Εάν δεν είστε σίγουροι ποιο να χρησιμοποιήσετε, συνιστάται να χρησιμοποιήσετε αξονική τομογραφία.
Το υψόμετρο στο οποίο χρησιμοποιείτε το VFD σας έχει επίσης επίδραση στην ψύξη. Καθώς το υψόμετρο αυξάνεται, ο αέρας γίνεται λιγότερο πυκνός. Αυτή η μείωση της πυκνότητας του αέρα μειώνει τις ψυκτικές ιδιότητες του αέρα. Τα περισσότερα VFD έχουν σχεδιαστεί για να λειτουργούν με 100% χωρητικότητα σε υψόμετρα έως και 1000 μέτρα. Εάν βρίσκεστε σε μεγαλύτερο υψόμετρο, η μονάδα δίσκου πρέπει να είναι υπερμεγέθης για να αντισταθμίσει τη μείωση της ψύξης.
Θέλετε τη χαμηλότερη συχνότητα φορέα που μπορεί να αντέξει ο κινητήρας σας. Τις περισσότερες φορές η προεπιλεγμένη συχνότητα φορέα θα λειτουργεί καλά, αλλά εάν χρειάζεται να μειώσετε τον ηχητικό θόρυβο, την απαγωγή θερμότητας ή την κατανάλωση ενέργειας, τότε βεβαιωθείτε ότι μπορείτε να τροποποιήσετε τη συχνότητα φορέα για τη μονάδα.
Ο προσδιορισμός του σωστού μεγέθους VFD περιλαμβάνει διάφορες μεθόδους υπολογισμού για να διασφαλιστεί ότι το VFD μπορεί να χειριστεί τις απαιτήσεις του κινητήρα. Ο βασικός τύπος που χρησιμοποιείται είναι: Μέγεθος VFD (kW)=Ισχύς κινητήρα (kW) x Συντελεστής σέρβις. Ο συντελεστής εξυπηρέτησης κυμαίνεται συνήθως από 1,1 έως 1,5, λαμβάνοντας υπόψη τις απροσδόκητες αυξήσεις φορτίου και διασφαλίζοντας την αξιοπιστία. Για παράδειγμα, εάν έχετε έναν κινητήρα ονομαστικής ισχύος 10 kW και επιλέξετε συντελεστή σέρβις 1,2, το απαιτούμενο μέγεθος VFD θα είναι τουλάχιστον 12 kW. Αυτό διασφαλίζει ότι το VFD μπορεί να χειριστεί περιστασιακές κορυφές φορτίου χωρίς υπερθέρμανση ή βλάβη.
Επιπλέον, είναι σημαντικό να επαληθεύσετε ότι η τρέχουσα βαθμολογία του VFD ταιριάζει με τα αμπέρ πλήρους φορτίου (FLA) του κινητήρα. Αυτό περιλαμβάνει τον έλεγχο της πινακίδας του κινητήρα για το FLA του και τη διασφάλιση ότι το VFD μπορεί να παρέχει αυτό το ρεύμα κάτω από όλες τις συνθήκες λειτουργίας. Πιο προηγμένοι υπολογισμοί μπορεί να λάβουν υπόψη παράγοντες όπως η αρμονική παραμόρφωση, η οποία μπορεί να επηρεάσει τόσο την παροχή ρεύματος όσο και τον κινητήρα. Τα αρμονικά είναι ιδιαίτερα σημαντικά σε μεγάλες ή ευαίσθητες εγκαταστάσεις, όπου μπορεί να οδηγήσουν σε προβλήματα ποιότητας ισχύος και ζημιές στον εξοπλισμό.
Η χρήση ειδικών εργαλείων κατασκευαστή ή ηλεκτρονικών αριθμομηχανών μπορεί να απλοποιήσει αυτή τη διαδικασία ταξινόμησης μεγέθους. Αυτά τα εργαλεία λαμβάνουν υπόψη λεπτομερείς παραμέτρους εισόδου, όπως ισχύ κινητήρα, τύπο φορτίου και περιβαλλοντικές συνθήκες, παρέχοντας προσαρμοσμένες συστάσεις. Αυτή η προσέγγιση βοηθά να διασφαλιστεί ότι το επιλεγμένο VFD είναι κατάλληλο για τη συγκεκριμένη εφαρμογή, βελτιώνοντας την απόδοση και την αξιοπιστία.
Πώς να διατηρήσετε τη μονάδα μεταβλητής συχνότητας VFD
Τακτικός καθαρισμός
Οι βιομηχανικές και εμπορικές περιοχές έχουν πολλή αερομεταφερόμενη σκόνη και συντρίμμια που μπορεί να συσσωρευτούν πάνω από ένα VFD και να επηρεάσουν αρνητικά τη λειτουργία του. Για να αποφευχθεί αυτό, ανεξάρτητα από τον τύπο πλαισίου VFD, πρέπει να εξασφαλίζεται τακτικός καθαρισμός για VFD. Η ψύκτρα και οι ανεμιστήρες του πρέπει να διατηρούνται πάντα καθαροί. Ο περιοδικός καθαρισμός των VFD μπορεί να γίνει με σκούπισμα, καθαρισμό και ψεκασμό αέρα της συσσώρευσης από αυτά.
Διατήρηση θερμοκρασίας
Μια άλλη κρίσιμη συμβουλή που πρέπει να ακολουθείται για την κορυφαία συντήρηση των VFD είναι ότι πρέπει να διατηρείται η θερμοκρασία τους, καθώς χρησιμοποιούνται κυρίως σε συμπαγείς περιοχές όπου οι αιχμές θερμότητας είναι συνηθισμένο πράγμα. Ωστόσο, για να διατηρηθεί η βέλτιστη θερμοκρασία τους, πρέπει να διασφαλίζεται η κατάλληλη κυκλοφορία αέρα. Επίσης, πρέπει να εγκατασταθούν συστήματα ελέγχου θερμοκρασίας.
Τακτικοί οπτικοί έλεγχοι
Μια άλλη προληπτική προσέγγιση για τη συντήρηση των VFD είναι οι τακτικές οπτικές επιθεωρήσεις. Το προσωπικό συντήρησης με βασικές γνώσεις αυτών των ελεγκτών πρέπει να τους επιθεωρεί οπτικά κάθε εβδομάδα για να εντοπίσει τυχόν ορατά σφάλματα. Μερικές από τις βασικές επιθεωρήσεις που πρέπει να ληφθούν υπόψη περιλαμβάνουν τη λειτουργία συστημάτων ψύξης περιοχής, καλωδίων οπτικών ινών, συνδέσεων και κυκλωμάτων έκτακτης ανάγκης.
Αποτρέψτε τη διείσδυση υγρασίας
Το νερό και το ηλεκτρικό ρεύμα δεν είναι ο κατάλληλος συνδυασμός σε καμία βιομηχανική εγκατάσταση και δεν διαφέρει με τους ρυθμιστές μεταβλητής συχνότητας. Τα VFD δεν πρέπει να έρχονται σε επαφή με την υγρασία καθώς αναπόφευκτα θα προκαλέσει διάφορα προβλήματα όπως αστοχίες εξοπλισμού, ακανόνιστες συμπεριφορές και διάβρωση. Επομένως, τα VFD πρέπει να διατηρούνται στεγνά.
Άθικτες Συνδέσεις
Στη συνέχεια στη λίστα με τις συμβουλές συντήρησης VFD είναι ότι πρέπει να εξασφαλίσετε σφιχτές συνδέσεις. Οι ηλεκτρικές συνδέσεις μπορεί να έχουν χαλάσει λόγω των συνεχών κραδασμών. Οι χαλαρές συνδέσεις θα οδηγήσουν σε ανομοιόμορφες λειτουργίες του ελεγκτή.
